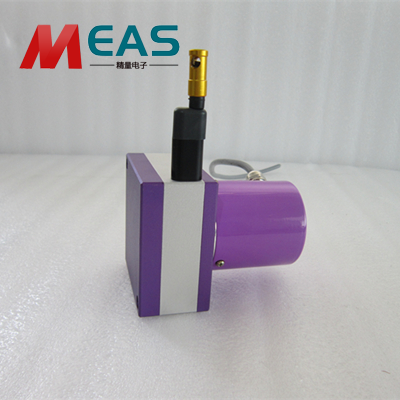

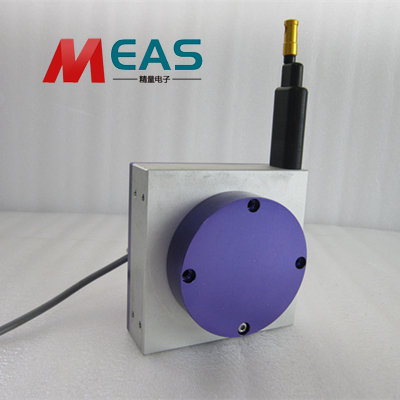

拉繩位移編碼器是由電線、鼓和彈簧驅動機械和編碼器組成的。當需要大的測量范圍時，使用緊湊傳感器，通常，鋼絲繩是用的是抗拉強度和聚酰胺涂層，以保護環境的安全，根據測量范圍，鋼絲繩的均勻厚度約為0.8mm。
利用拉繩位移編碼器，將直線運動轉化為旋轉運動.導線的自由端固定在運動物體上。在電線的開放端是一個螺紋軸用戶可選擇，用于固定測量對象。編碼器隨后將線的延伸所產生的旋轉運動轉換成電子信號。彈簧驅動電機提供足夠的線預張力.這是一個帶有扭矩負載的彈簧，類似于鐘表力學。拉出的鋼絲越多，彈簧的張力就越大。這種方法的長處是減少了水平設置下的金屬絲下垂。
當對使用壽命或者精度提出更高的要求時，可以依靠基于編碼器的傳感器元件，就像描儀表中的情況一樣。在這里，需要達到丈量范圍的+/-0.01%的線性度和更長的使用壽命。此外，位移傳感器需要通過數字接口進行控制，這些接口越來越多地應用于醫療技術. 傳感器的頻率決定了被測量物體的精度，選擇相應頻率必需在實際丈量的范圍之內選擇，但在位移傳感器實際應用中所有的產品都會有一定的信號延遲，選擇時延遲時間越小信號傳輸?shù)乃俾示驮娇臁?
拉繩位移編碼器因?yàn)榻Y(jié)構的影響，已經決定了其頻率的響應速度，并且在機械結構方面彈簧的慣性沖擊造成信號頻率的降低。
