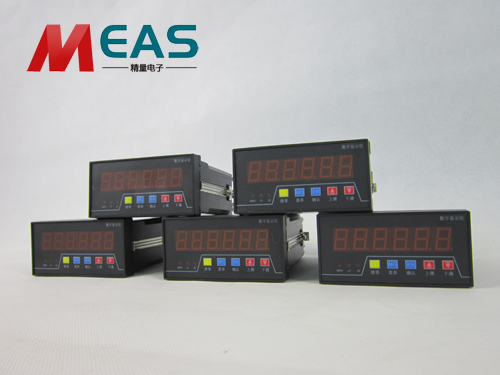

JL9648智能位移數顯示儀表是一個六位顯示的位置、控制、顯示模塊。可廣范應用于工業控制領域。智能位移數顯示儀采用國際通用的96×48×115mm標準機箱，六位0.56英寸數碼管顯示。可輸入A和B構成雙輸入端，可識別相位為90度的脈沖編碼器信號。也可輸入單路開關信號（脈沖）用于計數（單向）或測速。數顯儀表面板設有外部清零按鍵，可由外部開關控制清零。并預留兩個控制值，兩路繼電器輸出，可用于控制或報警。也可以根據用戶要求可選3種繼電器輸出方式。可設定自動延時復位時間，實現自動延時復位功能、峰值顯示等功能。

JL9648智能位移數顯示儀表特點：

1、參數設定密碼保護功能。

2、當前計數值、設定值掉電不丟失。

3、可設定倍率，確定輸入脈沖與顯示值之間的比例關系。

4、外接傳感器：角、線位移光柵傳感器，給傳感器提供5V(100mA)、12V(100mA)供電。其它電壓可定制。

5、接近開關或霍爾開關，可對其脈沖進行計數或測速，只接于A相端子。

6、計數倍率：單倍頻、雙倍頻、四倍頻可選

7、線性修正功能：可設定9個插值基點，從而實現線性差補功能。

8、具有485通訊功能。通訊波特率為19200bps，0.5秒主動發送一次顯示值（功能定制）。

智能位移數顯示儀表技術參數

1、供電電壓：AC220V 50Hz

2、輸入阻抗：5K

3、脈沖頻率：≤500K

4、倍率范圍：0.000~999.999

5、顯示范圍：-199999~999999

6、脈沖電平：低電平：-50V~0.5V  高電平：3.5~50V

7、脈沖寬度：較小2us

8、觸點容量：AC220V 3A  DC24V 3A

9、安裝方式：卡入式

10、開孔尺寸：92×43. 5mm

11、環境溫度：-10℃~50℃
