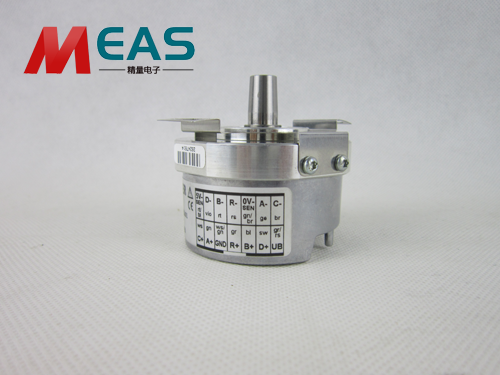

德國亨士樂HENGSTLER正余弦編碼器與普通方波增量式編碼器的AB正交脈沖信號類似，不同的是正弦編碼器通過A和B 通道輸出的是峰-峰值為1V或2V的正弦波和余弦波信號。編碼器旋轉一圈，也會周期性的產生多個正余弦周期，如512（29），1204（210）或2048（211）等。

正余弦編碼器針對永磁同步電機研制開發的專用編碼器，具有寬工作溫度范圍：-20℃ ~ +100℃，抗干擾性能強(EN61000-4-4, 4級)，創新的LED 光源自調節功能保證信號穩定可靠，提高產品使用壽命，具有膨脹法蘭和彈簧片兩種安裝方式，滿足所有電梯曳引機安裝需求。

德國亨士樂HENGSTLER正余弦編碼器技術指標：

1、外徑：     53.3mm

2、軸徑或孔徑：  10mm 錐軸

3、脈沖數或分辨率：  2,048 PPR

4、防護等級：     IP40

5、較高轉速：     6,000 RPM

6、軸的形式：錐形1/10

7、軸徑：10mm

8、較大轉速：6,000RPM（額定）

9、電源電壓：DC 5V -10%/+10%（SELV）

10、較大空載電流：120mA

11、防護等級：IP40

12、工作溫度：-20°C~+100°C

13、儲存溫度：-20°C~+80°C
