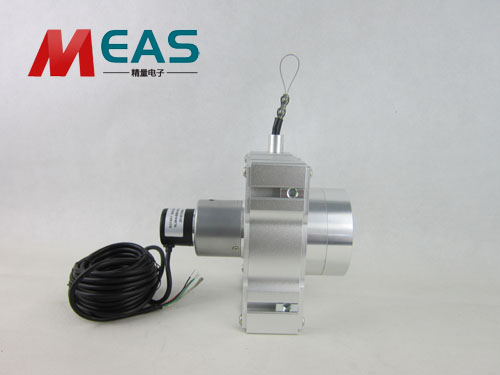

7米數字量脈沖拉線編碼器拉繩尺，也稱拉繩編碼器、拉線電子尺、拉線位移編碼器等，是根據直線電子尺在結構上的精巧集成，充分結合了角度編碼器和直線電子尺的優點，打造成為一款結構緊湊、測量行程長、安裝空間尺寸小、具有高精度測量的精密型直線測量位移傳感器。7米數字量脈沖拉線編碼器拉繩尺系列產品具有很大的選擇空間，行程從20mm至30000mm不等， 具有模擬電流信號mA：4-20mA，模擬電壓信號V：0-5V，V：0-10V和脈沖信號P：A、B、Z相數字輸出，RS485數字信號輸出。滿足大行程、高精度各種信號需求。

7米數字量脈沖拉線編碼器輸出類型：

1、電阻輸出型（電位器）：5kΩ，10KΩ，

2、電壓輸出型： 0-5V， 0-10V，

3、電流輸出型：4-20MA (二線制，三線制），

4、脈沖輸出型： A B Z相，

5、數字信號（外置/內置）：RS485，

7米數字量脈沖拉線編碼器的安裝注意事項：

1，利用拉線編碼器外殼底部的固定螺絲孔,依現場及機器安裝空間設施需要,直接安裝或另加保護或其他機械使用。

2，不銹鋼索安裝時,須注意水平角度,亦即盡量使鋼索由出線口至移動部位之機構,于工作時水平滑動。

3，保持較小角度（容許偏差＋/-3°）以確保量測精度及鋼索之壽命。

鋼索本體是不銹鋼加涂氟層,請勿讓其受外力的割傷﹑燒損﹑撞擊等不當之事發生：過量的粉塵﹑積屑或是足以破壞鋼索的物品貯留于內部的滑輪或出線口將造成鋼索破損,導致運轉不順的故障。

4，未安裝于工作臺或固定坐前,請勿用手或是其它產品將鋼索拉出并讓其瞬間自由彈回．此舉將造成鋼索斷裂,傷害位移傳感器本體結構及人身安全。

5，數字量脈沖拉線編碼器系列產品的往復運動的瞬間加速不可超過2米／秒；此舉將造成鋼索斷裂，恕本公司不承擔此范圍以外的責任。

6，若使用于非直線運動的機構,請加裝適當的滑輪裝置。

7，若使用于環境惡劣或特殊場合,請自行加裝保護機構。
