一、功能特點

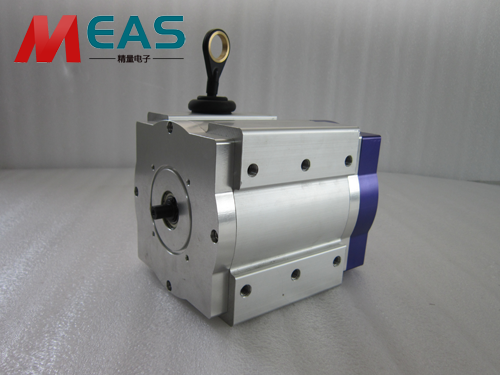

      JL300系列5米螺旋拉繩位移傳感器是濟南精量電子科技有限公司推出的高端品牌產品，主要適用于高精度、長壽命和惡劣工作環境，采用自動繞線螺旋結構，完全消除進口產品卡線故障，在國際上處于水平，完全可以替代進口產品。

二：技術參數

1、測量行程 ：   0-5000mm

2、鋼絲繩：      1.2MM高柔性進口鋼絲繩 1.5MM可選

3、輸出信號：    0-10V電壓輸出

4、工作溫度：    -45-105℃

5、出線口拉力：  6N

6、線性精度：    0.05%FS

7、壽命：        200萬次

8、工作電壓：    DC10-30V

9、較大速度：    4000mm/s

10、外殼材質：   鋁合金精密模具，表面抗靜電干擾不導電

11、防護等級：   IP65 （標準）

12、測量輪周長： 200mm

三：預延伸方案

       如果測試的距離很小，中間的安裝距離比較大，由于安裝部分長度不參與測量，那么就沒有必要選擇行程比較大的位移傳感器，采用傳感器外加延長線的方式解決，可以增加傳感器的測試精度和減少費用，如果您不是很了解，那就告訴我們的客戶經理，有我們來幫您。

四：導向輪安裝方案

       導向輪的安裝是拉繩位移傳感器使用的一個特色，由于精量電子所選用進口超軟涂塑鋼絲繩，使該方案變成可能，主要解決傳感器安裝角度偏差比較大、安裝空間限制和工況場合的需要，該方案是在測量鋼絲繩中間添加一個帶槽的導線輪，通過導線輪來改變鋼絲繩的方向，不影響測試精度和傳感器的壽命，具體可以和精量電子技術人員或客戶經理咨詢。
